小羅開講 | 數字PCR之微反應體系氣泡控制
轉自：羅氏診斷生命科學公眾號
大家好，本堂課小羅將帶領大家繼續學習數字PCR，了解微反應體系氣泡控制對數字PCR的影響。
dPCR技術概述
數字聚合酶鏈?zhǔn)椒磻?yīng) (dPCR)，被視為第三代PCR 技術，是一種高精度的核酸檢測方法，無需校準即可實現目標模板的定量。在 dPCR 中，含有目標核酸的樣品被分為數以萬計的分區，每個分區包含一個、幾個或沒有目標模板。擴增后，根據熒光強度將分區分為“陽性”或“陰性”，根據泊松算法計算模板的原始濃度。
與傳統的實時定量PCR（qPCR）相比，dPCR具有許多優點，包括高精度和靈敏度、無需校準曲線即可對目標核酸進行定量，以及檢測低濃度目標核酸的能力。dPCR憑借其出色的性能，已廣泛應用于核酸檢測，包括低豐度病原基因檢測、基因拷貝數變異 (CNV) 分析、單細胞基因表達分析、遺傳等位基因失衡檢測和無創產前檢測 (NIPT)等領域[1]。
現象—加熱導致氣泡產生及影響
dPCR 技術實現上述優異性能表現的關鍵步驟是生成大量統一的分區，通常通過兩種策略來實現：
-
一種是基于微孔，將樣品分配到數千到數萬個微孔腔室中；
-
另一種是基于液滴的，將樣品分成皮升到納升的液滴，分散在不混溶的油中。
無論哪種分區方式，完成分區后，都要利用溫度控制模塊對所有微反應單元進行溫度循環以完成擴增反應，從而將目標片段進行信號放大。然而，在溫度循環中顯著的問題是溶解在PCR反應體系或油相中氣體的逸散，根據氣體的溶解性質，氣體在液體中的溶解度會隨著溫度升高會大幅度降低[2]，而這一特性對數字PCR來說，尤為重要。

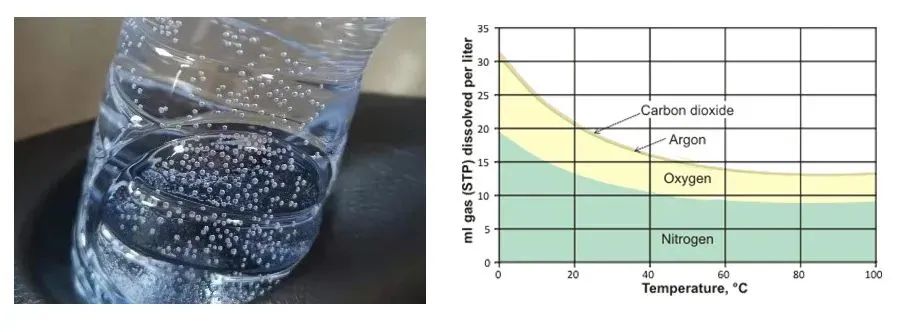

圖1.（圖片來源：羅氏診斷整理）
PCR反應過程中伴隨著劇烈的溫度升降，由于溫度升高時氣體溶解度降低，會因脫氣（degassing）而形成微小氣泡。脫氣是芯片上聚合酶鏈?zhǔn)椒磻?yīng) (PCR) 失敗的一個眾所周知的原因，氣泡的形成會對數字PCR反應會產生諸多方面的影響，如導致加熱不均勻，擠壓 PCR混合物從反應室排出，出現的氣泡可能會取代反應室中的乳液，以及對液滴施加剪切力，從而導致液滴合并等問題，這些事件的發生均會對微孔判斷造成干擾，進而對定量的準確性產生影響[3]。

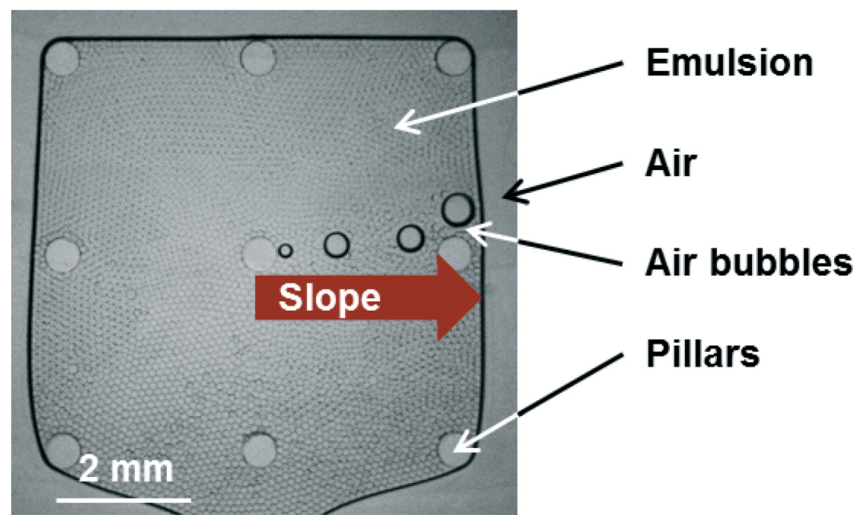

圖2.（圖片來源：羅氏診斷整理）
如何防止氣泡形成？
此前已經有很多研究者描述了許多不同的方法來避免氣泡產生的問題?？梢苑譃楸粍?dòng)和主動方法兩大類，使用的主要技術包括氣泡陷阱（bubble traps）、氣泡消除以及氣泡形成等方法，見表1。
Bubble traps通過將氣泡限制在特定區域以減少其干擾，已經被應用到多種微流控體系中，但該方法受溫度的影響極為明顯，高溫會導致氣泡劇烈膨脹，進而導致擴散，因此在溫度變化劇烈的數字PCR反應中，該策略有明顯的局限性。

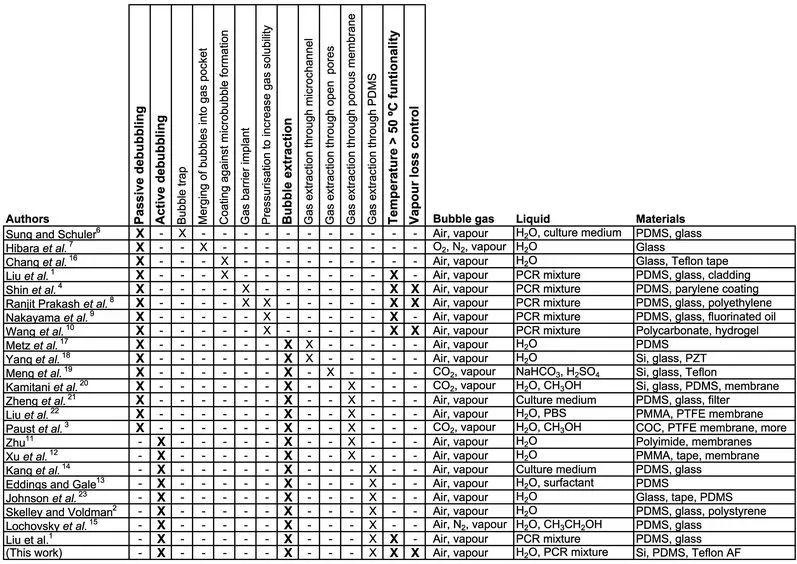

表1.（來源：羅氏診斷整理）
氣體在液體的溶解度除了受到溫度的顯著影響以外，氣壓變化也會明顯改變氣體溶解度。一般來說，隨著氣壓的增加，氣體在液體中的溶解度會隨之升高[2]。因而，對數字PCR體系進行系統加壓以增加氣體在液體中的溶解度，是預防氣泡形成的有效手段。
已有研究表明，具有主動外部壓力產生的加壓系統可以完全避免dPCR反應過程中氣泡產生的現象，能夠有效降低數字PCR在擴增循環中由于溫度急劇變化帶來的氣泡形成和擴散，進而避免了由此導致的微反應單元受損的情況，為精準定量提供保障[5]。
圖3.（圖片來源：羅氏診斷整理）
此外，芯片法數字PCR技術在微孔生成的時候，由于反應體系表面張力與芯片表面處理等原因，仍然有幾率出現“空泡”現象，即某些微孔無法被反應體系填充，而是被氣體占位，PCR加熱過程會導致氣泡膨脹，會對周?chē)姆磻?yīng)孔產生擠壓并導致反應體系的逸散，原本封閉的反應單元無法進行片段擴增，將會對定量結果產生顯著的影響。因此，對反應體系進行系統加壓，也是有效限制高溫導致的氣泡膨脹行之有效的辦法。
值得一提的是，這類“空泡”微孔在信號采集時容易被誤認為陰性微孔，而實際上這類微孔不應該被納入計算。因此，數字PCR的反應體系具備質控成為一個非常重要的條件，該條件可通過在體系中添加特定的熒光染料予以實現。擴增完成后，應在進行性判斷前通過質控染料將假陰性孔排除，再分別對進行計數，才能通過泊松分布校正得到更為準確的定量結果。
參考文獻：
[1] dPCR: A Technology Review
[2] Chemistry: Principles, Patterns, and Applications
[3] Digital droplet PCR on disk
[4] Active liquid degassing in microfluidic systems
[5] An optimal design method for preventing air bubbles in high-temperature microfluidic devices
